03-5777-4478ガイナデータ集
ガイナは、夏の暑さや冬の寒さを解消するなど、いろいろな性能があります。
これらの性能によってもたらされた、省ネ効果や経費削減などは、 さまざまなデータによって裏付けがなされています。
物性データ
| 試験項目 | 試験方法 | 試験結果 | 備考 |
|---|---|---|---|
| 硬度 （鉛筆引っかき値） |
JIS-K5600 5.4 | B | 三菱ユニー |
| 衝撃試験 （付着性） |
JIS-K5600 5.3 | ワレ・ハガレなし | デュポン 500g/50cm |
| エリクセン （付着性） |
JIS-K5600 6.2 | ワレ・ハガレなし | 30φmm/6.0mm |
| ゴバン目試験 （付着性） |
JIS-K5600 5.5 | 100/100 | カッターガイド |
| 耐アルカリ性 | JIS-K5600 6.1 | ワレ・ハガレなし | 水酸化ナトリウム 5％ 20℃/24時間 |
| 耐酸性 | JIS-K5600 6.1 | ワレ・ハガレなし | 硫酸 5％ 20℃/24時間 |
| 耐熱性 | JIS-K5600 6.1 | 変化なし | 電気炉 150℃/60分 |
| わずかに黄変するフクレあり | 電気炉 200℃/60分 | ||
| 耐塩水噴霧性 | JIS-K5600 6.1 | クロスカット部の錆以外、錆発生なし | 食塩水 5％ 86時間 |

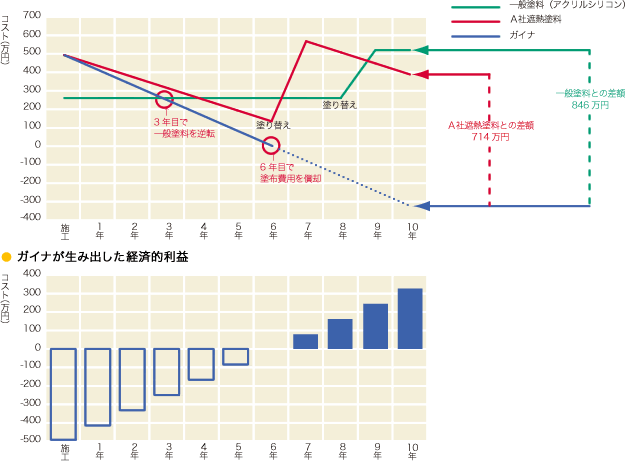

10年後のトータルコスト比較（塗布コストから省エネ効果を差し引く）
| 塗布コスト | 耐用年数 | 夏季省エネ効果 | 冬季省エネ効果 | 年間省エネ効果 | 10年後の経費差 | |
|---|---|---|---|---|---|---|
| ガイナ | 494万円 （3800円×1300㎡） |
15年 | 60万円 | 22万円 | 82万円 | ＋326万円 |
| 遮熱塗料 | 494万円 （3800円×1300㎡） |
8年 | 60万円 | 0万円 | 60万円 | －388万円 |
| 一般塗料 | 260万円 （2000円×1300㎡） |
10年 | 0万円 | 0万円 | 0万円 | －520万円 |
※後述の「1年塗れば10年経っても効果は持続」における、埼玉県志木市の倉庫・瓦棒屋根（1300㎡）に塗布した際の実測値を基に算出。
ガイナは、初期費用はかかりますが、省エネ効果により、設備（倉庫、建物等）の維持費用は下がります。さらに、見えない経済効果として、この倉庫では、エアコン設備の台数を減らすことができ、夏季の屋根への散水も不要となり、建物に対する負荷も軽減されました。また、省エネ効果による10年間のCO2削減量は、一般家庭の年間のCO2排出量40世帯分に相当し、総量は、189.6tとなりました［出典：（独）国立環境研究所］。
1度塗れば10 年経っても効果は持続
| 施工時期 | 2000年5月 | 地域 | 埼玉県志木市 |
|---|---|---|---|
| 塗布箇所 | 瓦棒屋根（1300㎡） | 塗布色 | ライトブルー（69-70L） |
10年間の合計で約820万円の経費削減
電気料金推移
効果
- 2階温度が15℃低下
- 夏季の屋根への散水が不要に
- エアコンの稼働が4台から1台に
- 冬季の暖房効率が上昇
- 塗替えのサイクルを長期化
冷房なくても涼しい室内
| 施工時期 | 2010年8月 | 地域 | 沖縄県宜野湾市 |
|---|---|---|---|
| 塗布箇所 | 屋上・外壁・内装 | 塗布色 | 白（N-90）、黄緑（32-90D） |
塗布前は室温が外気温よりも約4度高い状態だったが、塗布後は室温が外気温以下まで低下

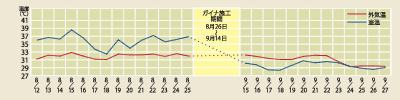

ガイナ塗布前後の夏季温度比較
効果
- 外気温より高かった室内が、外気温より低くなった
- キッチンの油のニオイを感じにくくなった
冬にも発揮!ガイナの効果
| 施工時期 | 2008年8月 | 地域 | 東京都渋谷区 |
|---|---|---|---|
| 塗布箇所 | 屋根（約193㎡）、外壁（約193㎡） | 塗布色 | 白（N-95）、ベージュ（17-60H） |
10年間の合計で約820万円の経費削減
電気使用量比較
効果
- 築10年の家が美しい仕上がりに（白壁のイメージ）
断熱材より効果大
| 実験概要 | 夏季期間中、下記3タイプの物置内部空間の推移を比較する。 |
|---|---|
| 測定期間 | 2005年7月20日～8月31日 |
| 物置仕様 | サイズ：高さ1920mm×幅800mm×奥行き900mm
|
昼も夜も温度が低い
1日の温度変化
無塗布 断熱材 ガイナ 日中最高室温 53.3℃ 50.7℃ 45.4℃ 夜間平均室温 28.9℃ 29.9℃ 28.2℃ ※断熱材は保温効果により、夜は温度が下がりにくいが、ガイナは、断熱材と異なり、日中だけでなく夜間も温度が低い環境を実現できる。
※夜間：19時～翌午前5時
暖房稼働時の空間温度上昇
| 実験概要 | 同一形状の下記3タイプのボックス内部で熱源を 稼働させ、室内の暖房の立ち上がりを計測する。 |
|---|---|
| ボックス仕様 | サイズ：400mm角
|
ガイナを塗布することにより、熱源稼働直後の暖房の立ち上がりが著しく向上し、
急速に空間温度を暖めることができます。
急速に空間温度を暖めることができます。
ボックス内部温度推移
※中国遼寧省工事品質測定センターにて実験

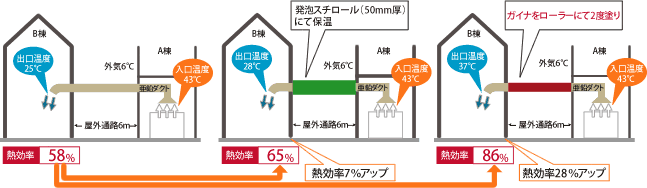

温風搬送ダクト保温
ガイナは対象物の形状にかかわらず、隙間なく均一な断熱層を形成し、効果的な断熱を可能とします。
